一、产品概述

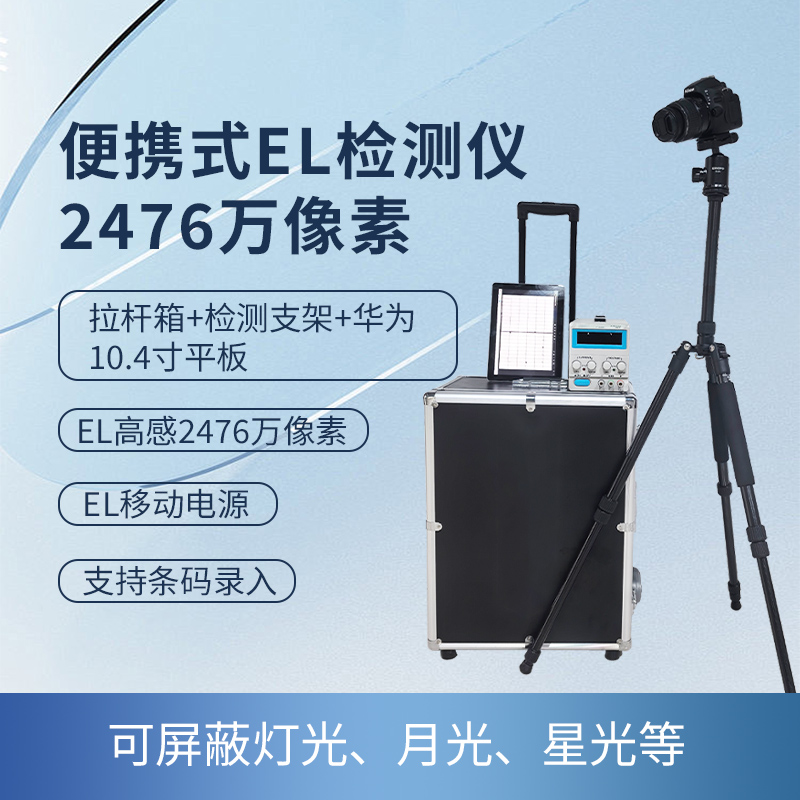

便携式EL测试仪用于检测光伏电池组件的隐裂、碎片、虚焊、黑片、断栅及混档等各类缺陷。光伏电池的内部缺陷严重影响光伏电池板的使用寿命和长期发电效率，甚至会引起现场火灾，有缺陷的光伏电池组件会对业主方造成严重的经济损失。为了满足电站EL现场测试的需要，MQ-GEL03便携式EL检测设备，产品方便携带，易于安装，可在各类复杂现场条件下进行测试，快速诊断光伏组件的 EL 缺陷。给光伏电站安装、运行维护及电站质量评估提供了重要依据。
二、产品特点
1) 便携性：整机重量轻，便于携带；易于安装。
2) 对焦系统：全自动对焦，暗光/斜面对焦无需辅助照明。
3) 滤光系统：可过滤灯光，月光等，测试效果无影响。
4) EL移动电源：内置高性能锂电池，体积小重量轻；拥有LED电量显示功能、远程遥控、上电指示灯、智能断电、短路保护，恒流输出模块（电压电流输出不受电量高低影响）等功能；单次测试量＞550块，满足测试量需求。
5) WIFI控制器：WIFI-5GHz 、原图10MB/S传输、传输距离更远，操作便捷效率。
6) 检测支架：碳纤维结构，稳固轻便，伸缩收纳3M。
7) 定位器：十字激光M5横纵＞5米覆盖范围、可快速定位、提高检测效率。
8) 智测APP管理软件：相机参数修改（成像时间、光圈、ISO感光度、传输模式）、原图传输高清显示、条码录入、电站快速测试模式、缺陷分类、数据统计查询，相册管理（数据加密权限管理）。
9) WUSB管理软件：权限操作、权限密码、数据统计、图像处理(矫正、灰度、截图、图像镜像）、条码录入、日期分类、缺陷分类、缺陷标记、命名保存、图片水印、数据导出、一键生成检测报告、数据日志等；更专业、更便捷。
10）批量EL图像矫正软件(电脑版）： 将所拍摄畸形的图像，批量进行自动校正成正方形图像、利于缺陷的分析和判断及EL报告的编制和导出。
三、产品应用及适用对象
项目 | 内容 |
适用对象 | 1. 生产企业的出厂检测 2. 电站组件来料检测 3. 电站安装后验收检测 4. 电站运行维护检测分析 |
测试条件 | 白天：室内/暗室 黑天：室内/室外 |
检测模式 | 1. 单组件（1块）上电 2. 双组件（1~2块）同步上电 3. 多组件（组串，1~24块）同步上电 |
缺陷类型 | 高电流：隐裂、材料缺陷、碎片、断栅、虚焊、低效率等 低电流：电流等级混档、PID |
组件类型 | 多晶硅、单晶硅、异质结、叠瓦、CIGS、薄膜等 |
电站环境 | 屋顶，山坡，高原，雪地，厂房，鱼光互补，农光互补等环境 |
四、技术规格
1) 检测系统（标配）
系统 | 名称 | 规格 |
成像模块 | 相机分辨率 | 高感2476万像、分辨率6000*4000 |
感光芯片 | COMS工业级 | |
芯片尺寸 | 23.5*15.6 mm | |
红外镜头 | ZS60M | |
红外芯片 | 工业级ZS60S | |
对焦模式 | 全⾃动对焦 75点全平⾯对焦系统具备更⾼的斜⾯对焦能⼒、 成像画质全⾯均匀⾼清、⽆局部虚点雾化、⽆需辅助对焦照明、斜⾯组件快速移动检测、可在弱光与暗光环境下呈现更为紧细的组件EL图像等 | |
成像时间 | 0.1s~30s 根据图像效果可调 | |
感光精度 | 2A弱电流下呈现隐裂等缺陷 | |
最高测试精度 | 0.3mm/pixel | |
滤光波段 | 可屏蔽灯光、月光、星光等 | |
检测范围 | 隐裂呈现范围＜3000mm*5000mm | |
测试终端 | 平板电脑 | 华为10.4英寸 128G |
WIFI 控制器 | WIFI远程操作 | ⽆线操作红外相机进行检测 并可稳定可靠完成系统远程控制拍摄 |
WIFI频率 | 5GHZ 抗电磁干扰 | |
图像传输距离 | 0 ~100米 | |
图像传输时间 | 1~3秒高速原图传输 | |
软件系统 | 智测APP（WIFI版） | Δ连接方式：WIFI-5G专业版 Δ相机参数修改（成像时间、光圈、ISO感光度、传输模式） Δ原图传输高清显示、Δ局部放大缩小及整体分析、 Δ缩率图显示Δ条码ID录入并支持自动检测、Δ电站快速测试模式/图片自动编号保存Δ缺陷分类、Δ水印覆盖、Δ数据统计查询Δ相册管理（加密权限管理） |
智升WUSB管理软件（电脑版） | 软件功能： Δ连接方式：高速传输USB数据线 Δ软件分为权限操作、Δ权限密码、Δ数据统计、Δ相机参数、Δ图像处理（图像矫正，Δ镜头矫正，Δ图像裁图）、Δ条码录入、Δ日期分类、Δ缺陷分类、Δ命名保存、Δ图片水印、Δ缺陷标记、Δ定量分析、Δ一键生成检测报告、Δ数据导出、Δ数据日志等 | |
批量EL图像 矫正软件 | Δ EL图像进行批量校正处理 Δ矫正EL图像方正无黑边、无畸变、显示处理前后的EL图像对比 Δ利于缺陷的分析和判断及EL报告的编制和导出 | |
数据保存 | 1：保存相机储存卡 2：保存平板电脑文件管理器 3：电脑文件管理器（保存路径可自定义） | |
EL电源模块 | EL移动电源 | 电源参数： Δ供电：自供电 Δ容量：15AH 续航＞550块 恒压恒流：90V 5A （ 可调式） Δ LED电量显示屏、Δ软件远程自动上电输出控制、Δ上电指示灯 Δ恒流输出稳定模块（电压电流输出不受电量响） Δ短路、逆电流、漏电、过载、过热、防击穿等多功能保护 Δ 控制方式：软件及面板按钮输出双保护控制。 Δ上电方式：MC4插头接触上电 Δ重量：4.5KG |
支架系统 | 三脚架 | 伸缩高度：3M 材质：碳钎维，轻便方便携带 控制云台：720°⼿动云台 |
定位器 | 十字定位器：500nm；M5横纵＞5米覆盖范围、可快速定位测试位置、大幅度提升检测效率 | |
整机 | 拉杆箱 | 尺寸：560mm*435mm*262mm 重量：15KG |
环境温度 | -30C°~ 50C° | |
服务保障 | 全国联保，享有三包服务 质保期：2年 技术支持：1小时响应、7*24小时电话支持及解决方案 软件升级：软件均免费升级 | |
