一、测量原理

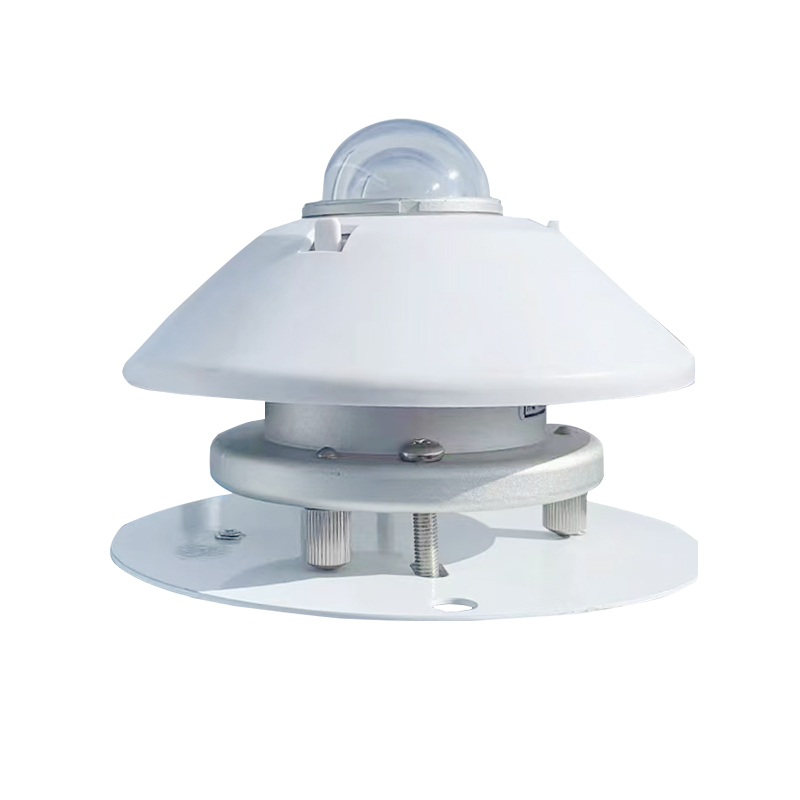

1.总辐射表由双层石英玻璃罩、感应元件、遮光板、表体、干燥剂等部分组成。感应元件是该表的核心部分，它由快速响应的绕线电镀式热电堆组成。感应面涂3M无光黑漆，感应面为热结点，当有阳光照射时温度升高，它与另一面的冷结点形成温差电动势，该电动势与太阳辐射强度成正比。
2、总辐射表双层玻璃罩是为了减少空气对流对辐射表的影响。内罩是为了截断外罩本身的红外辐射而设的。
3、总辐射表输出辐射量(W/m2)＝测量输出电压信号值(μV)÷灵敏度系数(μV/W*m-2)，每个传感器分别给出标定过的灵敏度系数。
二、技术指标
光谱范围 | 300～3000nm |
信号范围 | 0～2000W/m2 |
输出信号 | 0～20mV |
灵 敏 度 | 7～14μV/W*m-2 |
响应时间 | ≤35秒(99%) |
内阻 | 约350Ω |
年稳定度 | ≤±2% |
余弦响应 | ≤7%(太阳高度角10°时) |
方位响应误差 | ≤5%(太阳高度角10°时) |
非 线 性 | ≤2% |
温度误差 | 2%(-10℃～+40℃) |
工作环境温度 | -50℃～+50℃ |
工作环境湿度 | 0%～100%RH |
重量 | 2.5kg |
三、注意事项
1、玻璃罩应保持清洁，要经常用软布或毛皮擦试。
2、玻璃罩不可拆卸或松动，以免影响测量精度。
3、应定期更换干燥剂，以防罩内结水。
四、安装与使用
该表应安装在四周空旷，感应面以上没有任何障碍物的地方。然后将辐射表电缆插头正对北方，调整好水平位置，将其牢牢固定，再将总辐射表输出电缆与记录器相连接，即可观测。最好将电缆牢固地固定在安装架上，以减少断裂或在有风天发生间歇中断现象。
